概要Outline
◆產品占位為19.0mmx19.0mm max.，高度16.0mm max.。
◆用于TV、MONITOR、OA設備等共模噪音抑制。
◆除了此處顯示的標準版本參數外，也可依據您的要求設計定制。


特征Features
◆小尺寸，大電感。
◆卓越的低頻段衰減特性。
◆符合RoHS、低鹵素、無紅磷標準要求。

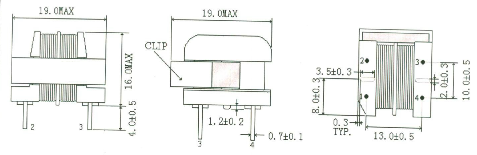

尺寸Dimension（mm）




*Pin長尺寸不包括錫尖。        *端子間距在底部測量。

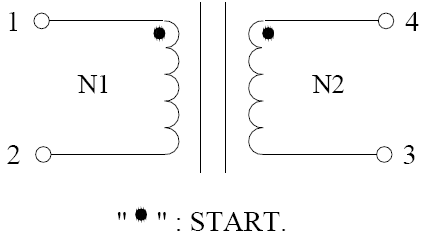

電路Circuit                                                                         焊盤Pin Pads



產品規格Specifications

產品編號 Part NO.	電感量Inductance (1-2/4-3)@1kHz 1V	額定電流 Rated Current	D.C.R. (1-2/4-3)[MAX.]	Hi-Pot COIL-COIL.
LCL-UU10.5-XXXXX	20mH MIN	/	825 mΩ	AC 500V 3mA 60s
