SLG-12575
型號Type：SLG-12575
概要Outline
◆帶磁屏蔽類型。
◆具有高效率及高飽和電流特性，應用場合廣泛。
◆除了此處顯示的標準版本參數外，也可依據您的要求設計定制。
特征Features
◆Reel包裝，可自動貼裝。

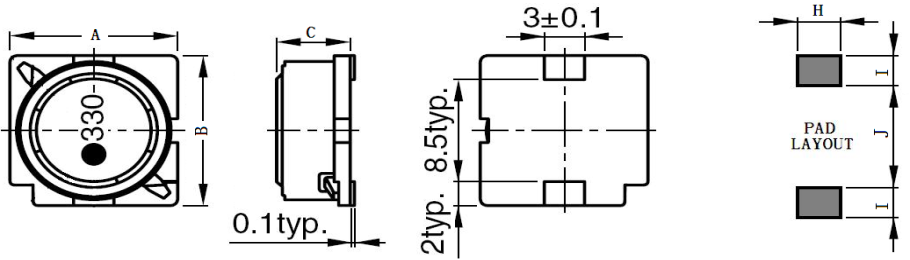

尺寸Dimension（mm）
外形尺寸Dimension(mm) | ||||||
P/N | A | B | C | H（Typ.） | I(Typ.) | J(Typ.) |
SLG-12575 | 12.5±0.3 | 12.5±0.3 | 7.85MAX | 3.2 | 2.5 | 8.6 |
產品規格Specifications
PART NO | Inductance(μH) | DC Resistance(mΩ)Max | Rated Current(A) Max |
SLG-12575-1R2 | 1.2±30% | 9.1 | 8.2 |
SLG-12575-2R7 | 2.7±30% | 12.4 | 7.0 |
SLG-12575-3R9 | 3.9±30% | 13.7 | 6.7 |
SLG-12575-5R6 | 5.6±30% | 15.2 | 6.3 |
SLG-12575-6R8 | 6.8±30% | 17.2 | 5.9 |
SLG-12575-100 | 10±20% | 20.4 | 5.4 |
SLG-12575-150 | 15±20% | 24.1 | 5.0 |
SLG-12575-220 | 22±20% | 34.3 | 4.0 |
SLG-12575-330 | 33±20% | 51.5 | 3.4 |
SLG-12575-470 | 47±20% | 68.8 | 3.0 |
SLG-12575-680 | 68±20% | 101.3 | 2.4 |
SLG-12575-101 | 100±20% | 102.6 | 1.9 |
SLG-12575-151 | 150±20% | 227.6 | 1.6 |
SLG-12575-221 | 221±20% | 335.5 | 1.3 |
