概要Outline
◆產品占位為30mmx34.5mm max.，高度24.0mm max.。
◆用于電視機、顯示器、辦公設備等內置開關電源。
◆除了此處顯示的標準版本參數外，也可依據您的要求設計定制。


特征Features
◆最大工作頻率500kHz，用于Flyback拓撲結構，可實現多組電壓輸出。
◆可實現自動化繞線，產品一致性好。
◆符合RoHS、低鹵素、無紅磷標準要求。

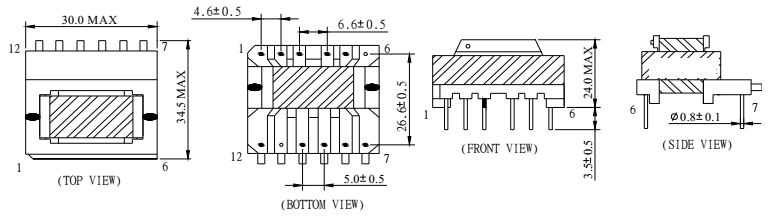

尺寸Dimension（mm）




*Pin長尺寸不包括錫尖。        *端子間距在底部測量。

產品規格Specifications

產品編號 Part NO.	電感量Inductance (2-1)@40kHz 1V	DC BIAS (2-1) 1.0A @40kHz 1V	D.C.R. (2-1)[MAX.]	Hi-Pot PRI.-SEC.
BCK-ER28-XXXXX	1200uH±7%	L(0)*85% MIN.	875 mΩ	AC 3000V 3mA 60s
