屏蔽電感器LG-DR1012
概要Outline
◆DIP類型，外部帶磁套，形成閉合磁路，具有良好的磁屏蔽效果。
◆具有高效率及高飽和電流特性，應用場合廣泛。
◆除了此處顯示的標準版本參數外，也可依據您的要求設計定制。
特征Features
◆符合RoHS、低鹵素、無紅磷標準要求。

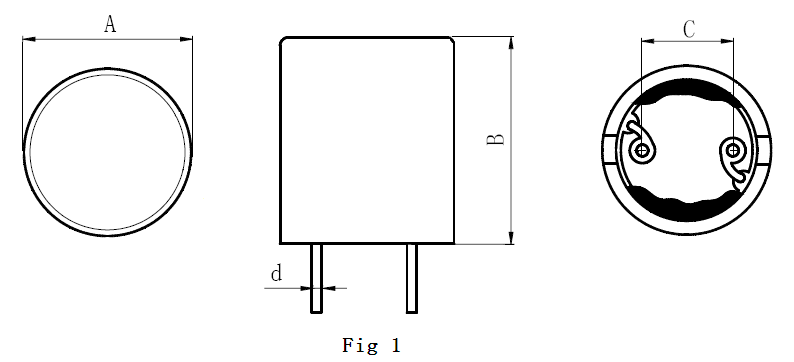

尺寸Dimension（mm）
P/N | 外形尺寸Dimension(mm) | 圖例 | |||
A MAX | B MAX | C MAX | D Typ | ||
DR1012 | 14 | 17 | 7.5 | 0.8 | Fig 1 |
產品編號 | 電感量Inductance | Isat | D.C.R. |
LG-DR1012-XXXXX | 220uH±20% | 1.5A | 150 mΩ |
電性能供參考，可根據具體要求做調整。
