型號Type：屏蔽電感器LG-DR0808
概要Outline
◆DIP類型，外部帶磁套，形成閉合磁路，具有良好的磁屏蔽效果。
◆具有高效率及高飽和電流特性，應用場合廣泛。
◆除了此處顯示的標準版本參數外，也可依據您的要求設計定制。


特征Features
◆符合RoHS、低鹵素、無紅磷標準要求。

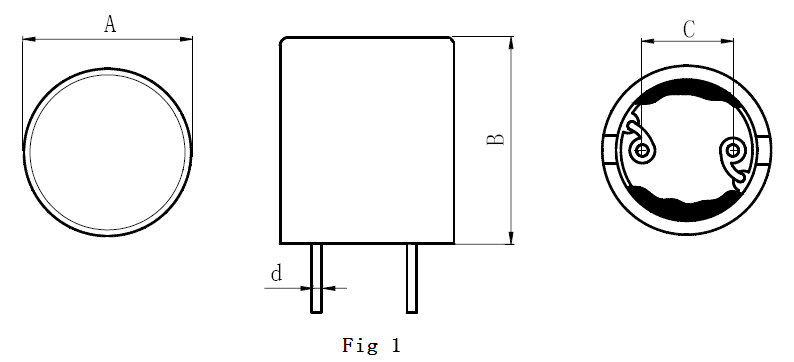

尺寸Dimension（mm）

P/N	外形尺寸Dimension(mm)				圖例
	A MAX	B MAX	C MAX	D Typ
DR0808	11	13.5	5.0	0.6	Fig 1

產品規格Specifications

產品編號 PartNO.	電感量Inductance @1kHz 1V	Isat L(0A)*90% MIN.	D.C.R.(MAX)
LG-DR0808-XXXXX	33uH±15%	1.6A	150 mΩ

電性能供參考，可根據具體要求做調整。
