環形電感器CT1305
概要Outline
◆DIP類型，沉板式安裝，低安裝高度。
◆環形結構，閉合磁路，磁泄漏小。
◆除了此處顯示的標準版本參數外，也可依據您的要求設計定制。
特征Features
◆符合RoHS、低鹵素、無紅磷標準要求。

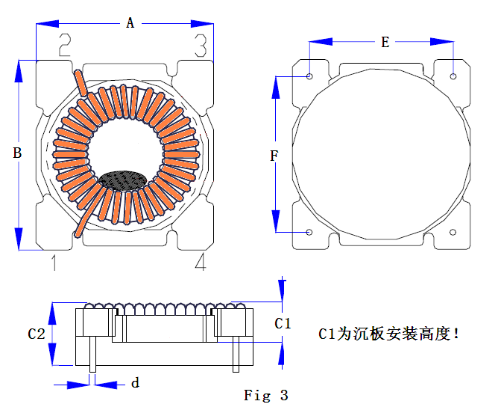

尺寸Dimension（mm）
P/N | 外形尺寸Dimension(mm) | ||||
A MAX | B MAX | C MAX | D Typ | E Typ | |
LG-CT1305 | 17 | 16 | 13 | 0.6 | 10.5 |
產品規格Specifications
產品編號 | 電感量Inductance | Isat | D.C.R. |
LG-CT1305 | 100uH±10% | 0.5A | 0.75 |
