概要Outline

◆產品占位為31mmx30mm max.，高度20.5mm max.。

◆用于電視機、顯示器、辦公設備等內置開關電源。

◆除了此處顯示的標準版本參數外，也可依據您的要求設計定制。


特征Features
◆功率因素改善用扼流線圈，飽和電流依賴于圈數和磁芯GAP。
◆符合RoHS、低鹵素、無紅磷標準要求。

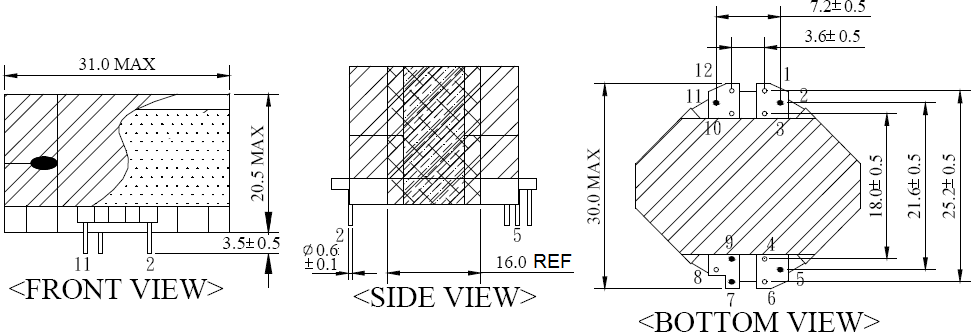

尺寸Dimension（mm）

*Pin長尺寸不包括錫尖。*端子間距在底部測量。

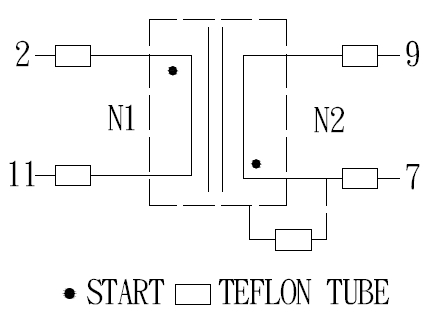

電路Circuit                    焊盤Pin Pads

產品規格Specifications

產品編號 PartNO.	電感量Inductance (2-11)@40kHz 1V	DC BIAS (-15%) @40kHz 1V	D.C.R. (2-11)[MAX]	Hi-Pot PRI.-SEC.
LG-RM10-XXXXX	250uH±10%	2.0A	315 mΩ	AC 500V 3mA 60s
